Laboratorio de Electricidad Básica

MA-102 Capacidad máxima: 15 estudiantes Versión 1.0 — 2026 Multímetro Digital Fluke

Bienvenido al Módulo Digital de Seguridad

Este módulo cubre las reglas del Laboratorio de Electricidad Básica y el uso seguro del multímetro digital Fluke, antes de tu primera práctica en este laboratorio del Departamento de Tecnologías de Ingeniería (TEIN), UPR Carolina.

El laboratorio utiliza el equipo DAC #400 Electricity Fundamentals Trainer, alimentado por una fuente AC/DC de pared. Aunque los circuitos que construirás son de bajo voltaje, la fuente de alimentación y el multímetro sí presentan riesgo real de choque eléctrico si no se manejan correctamente.

Tiempo estimado

15 – 20 minutos para completar todas las secciones y el cuestionario de verificación.

Requisito de aprobación

Debes obtener un mínimo de 8 de 10 en el cuestionario antes de tu primera práctica.

Fuentes de este módulo

Reglas del Laboratorio de Electricidad (TEIN) y Manual del Profesor(a) DAC #400 — sección "Multimeter Safety".

Al aprobar

Recibirás un badge digital de finalización — Seguridad en Electricidad Básica, TEIN · UPR Carolina.

ABET
Criterio f

Acreditación — Criterio f de ABET

Al finalizar este módulo, el estudiante habrá trabajado con el Criterio f de ABET: "Familiaridad con y uso de códigos, especificaciones y estándares de la industria." El módulo introduce el estándar de alertas ANSI Z535 y las prácticas seguras de medición eléctrica aplicadas en el laboratorio de TIME, TIISC y el Bachillerato en Tecnología en Ingeniería Mecatrónica.

Este módulo avanza en una sola dirección

Una vez que avances a la siguiente sección, no podrás regresar a revisar el contenido anterior — incluyendo durante el cuestionario. Tómate tu tiempo en cada sección antes de continuar.

Alertas de Seguridad

Antes de comenzar cualquier actividad en este laboratorio, debes reconocer los siguientes niveles de alerta. Estas clasificaciones siguen el estándar ANSI Z535 y se usan en todos los módulos de seguridad de TEIN.

NivelSímboloSignificado
PELIGROSituación que CAUSARÁ muerte o lesión grave si no se evita.
ADVERTENCIASituación que PUEDE CAUSAR muerte o lesión grave.
PRECAUCIÓNSituación que puede causar lesión leve o daño al equipo.
AVISO / NOTAInformación de seguridad importante.

Alertas Críticas de este Laboratorio

ADVERTENCIA — Choque Eléctrico

Usa precaución al trabajar con voltajes mayores de 60 VDC o 30 VAC — representan riesgo real de choque eléctrico, incluso en un laboratorio de "bajo voltaje". La fuente de alimentación del trainer opera desde un tomacorriente de 120 VAC.

PRECAUCIÓN — Uso Incorrecto del Multímetro

Medir resistencia o continuidad con el circuito energizado, o usar un rango incorrecto, puede dañar el instrumento o causar un arco eléctrico. Repasa la Sección 5 antes de tu primera medición.

AVISO — Piso Mojado o Manos Húmedas

Está prohibido trabajar en el laboratorio si el piso está mojado, o con las manos o ropa húmedas. El agua aumenta drásticamente el riesgo de choque eléctrico.

El Laboratorio y el Equipo

El Laboratorio de Electricidad Básica forma parte de los cursos de laboratorio del Grado Asociado en Tecnología de Ingeniería Mecánica (TIME) y Tecnología en Ingeniería de Instrumentación y Sistemas de Control (TIISC), así como del Bachillerato en Tecnología en Ingeniería Mecatrónica, del Departamento de Tecnologías de Ingeniería (TEIN).

DAC #400 Electricity Fundamentals Trainer

Es un sistema de entrenamiento de uso rudo, diseñado para el aprendizaje práctico de terminología eléctrica, operación de circuitos, componentes básicos y teoría eléctrica. Incluye resistores, capacitores, inductores, diodos, lámparas e interruptores montados en módulos removibles e identificados.

Alimentación

El trainer requiere una fuente de una fase de 115 o 230 VAC, 50/60 Hz, suministrada al módulo AC/DC Power Supply mediante un cordón eléctrico estándar. Un indicador luminoso en el panel muestra cuándo la fuente está encendida.

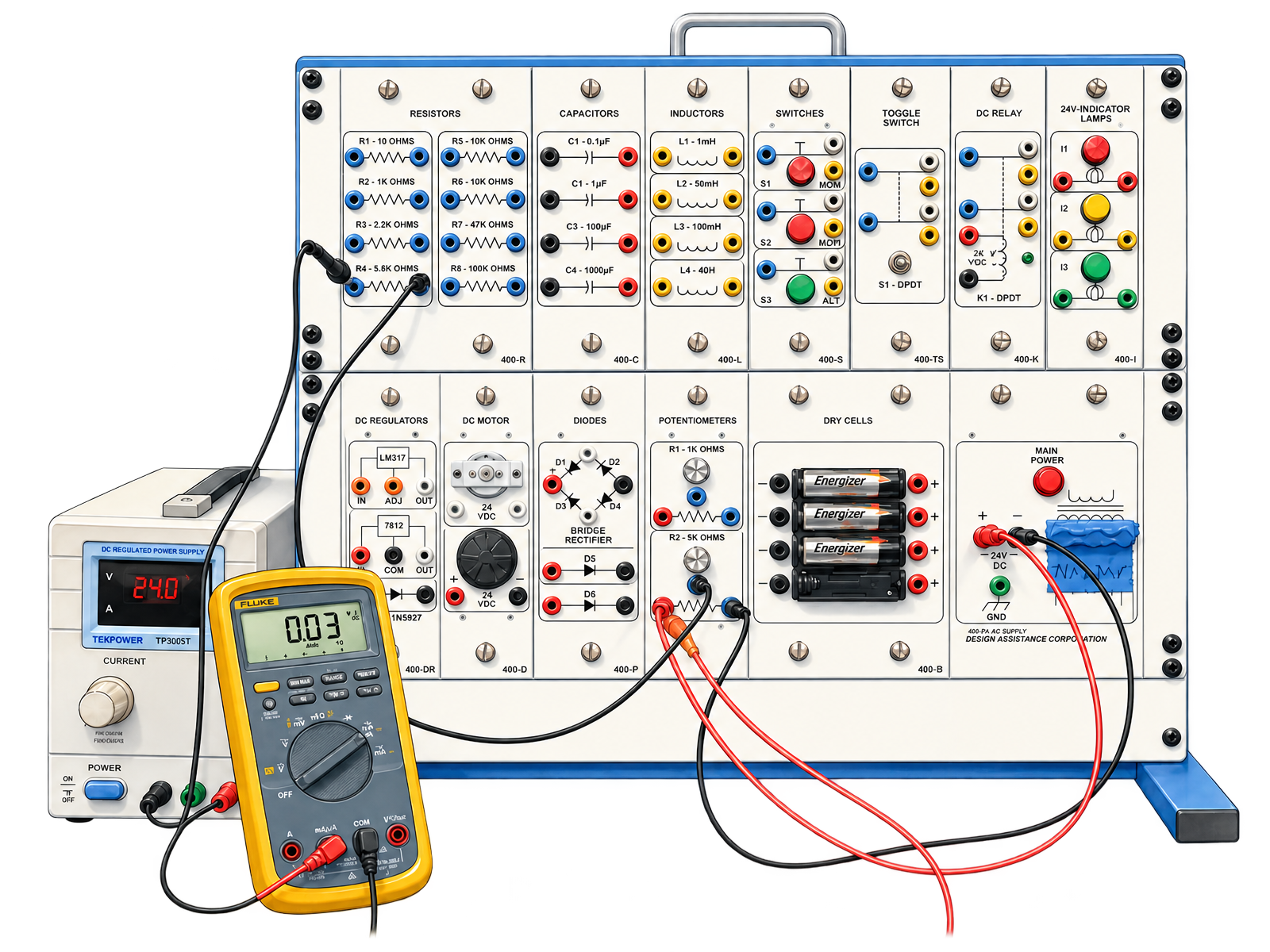

Maqueta / trainer DAC #400 completo
Maqueta DAC #400 Electricity Fundamentals Trainer, con la fuente de alimentación y los módulos de circuito montados.

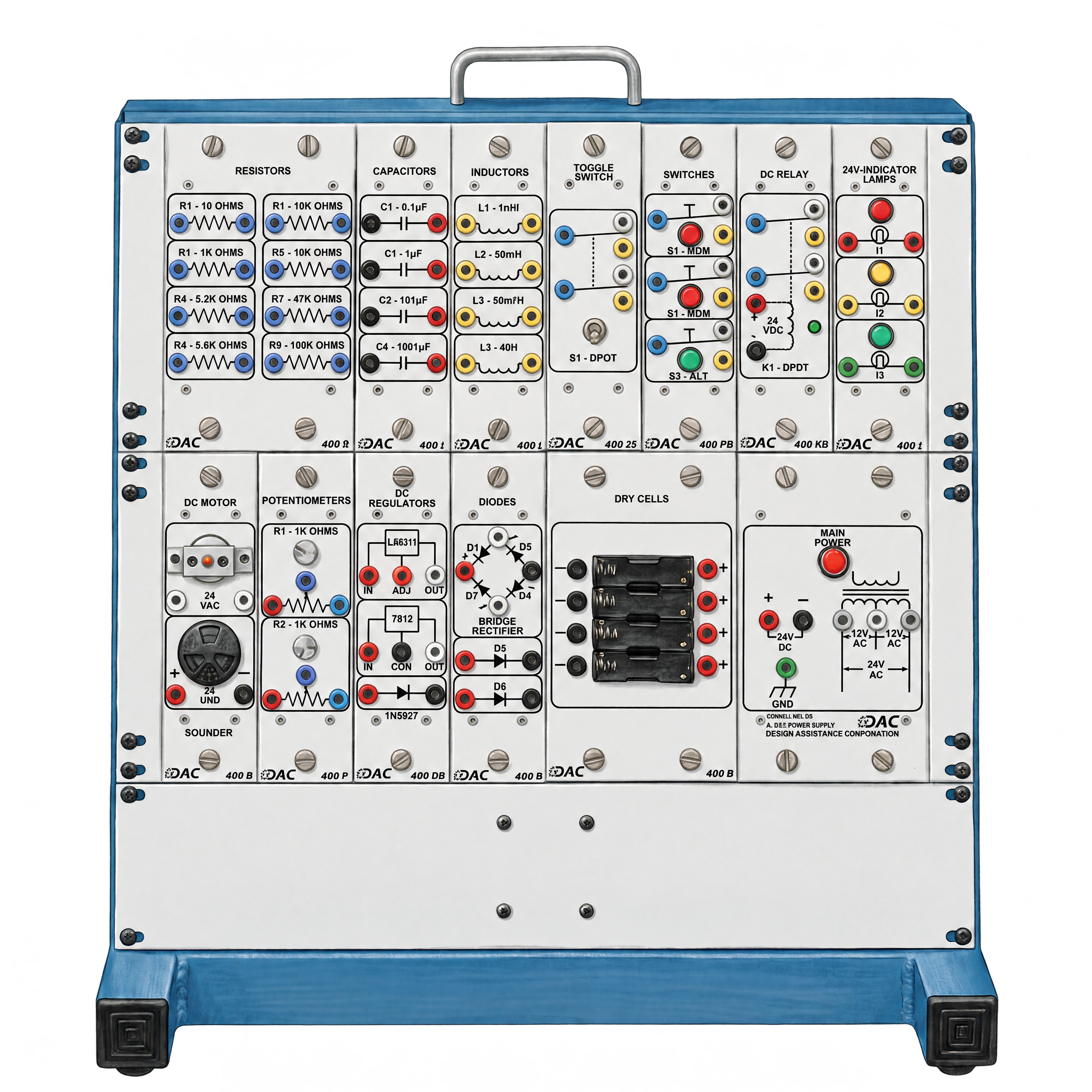

Módulos de circuito de la maqueta
Módulos de circuito removibles de la maqueta (resistores, capacitores, diodos, lámparas e interruptores).

Módulos del Trainer

Cada módulo de componentes es removible y se identifica por su etiqueta y número de parte. A continuación, los cinco módulos que usarás con más frecuencia:

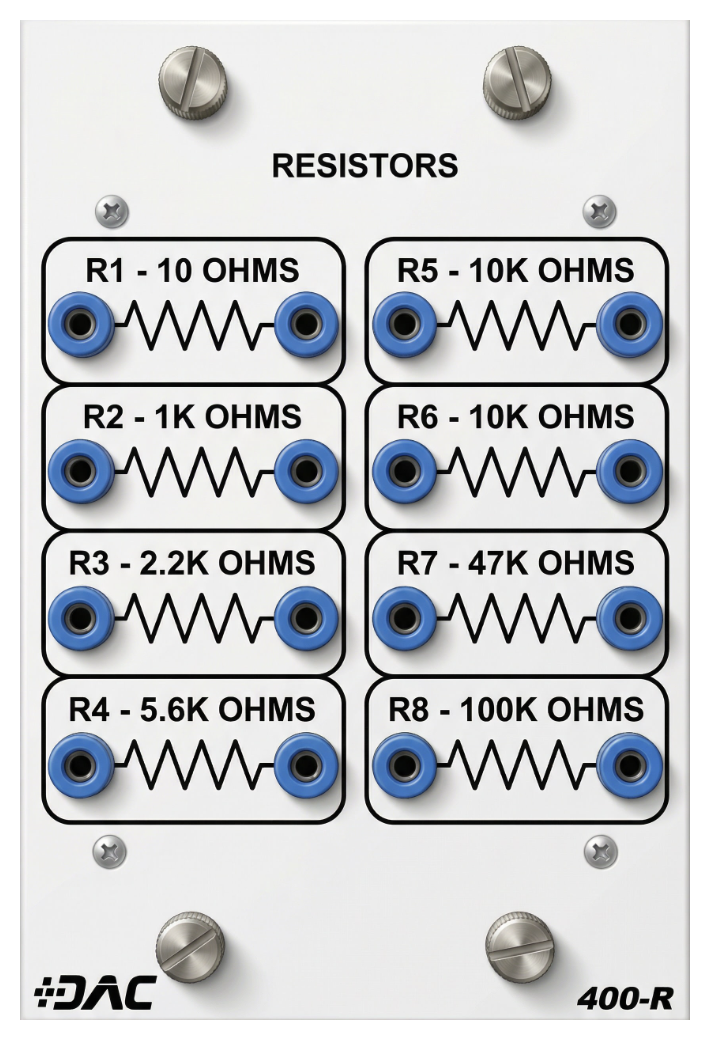

Módulo de resistores DAC 400-R
Módulo de resistores (DAC 400-R) — ocho resistores identificados, de R1 (10 Ω) a R8 (100 kΩ).

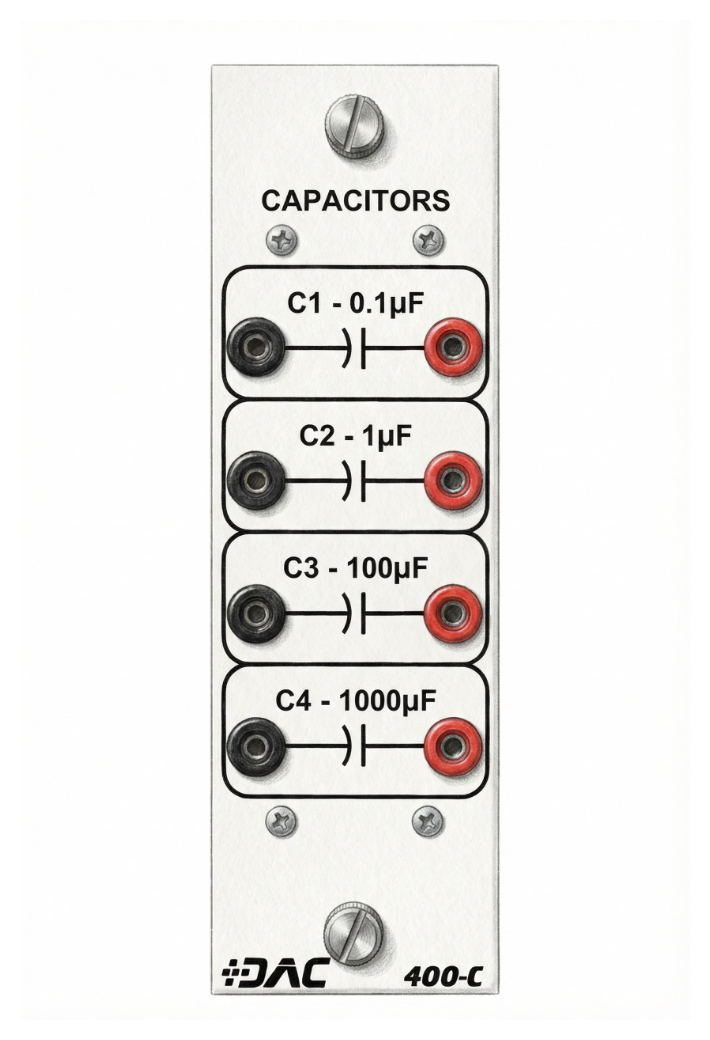

Módulo de capacitores DAC 400-C
Módulo de capacitores (DAC 400-C) — C1 (0.1 µF), C2 (1 µF), C3 (100 µF) y C4 (1000 µF).

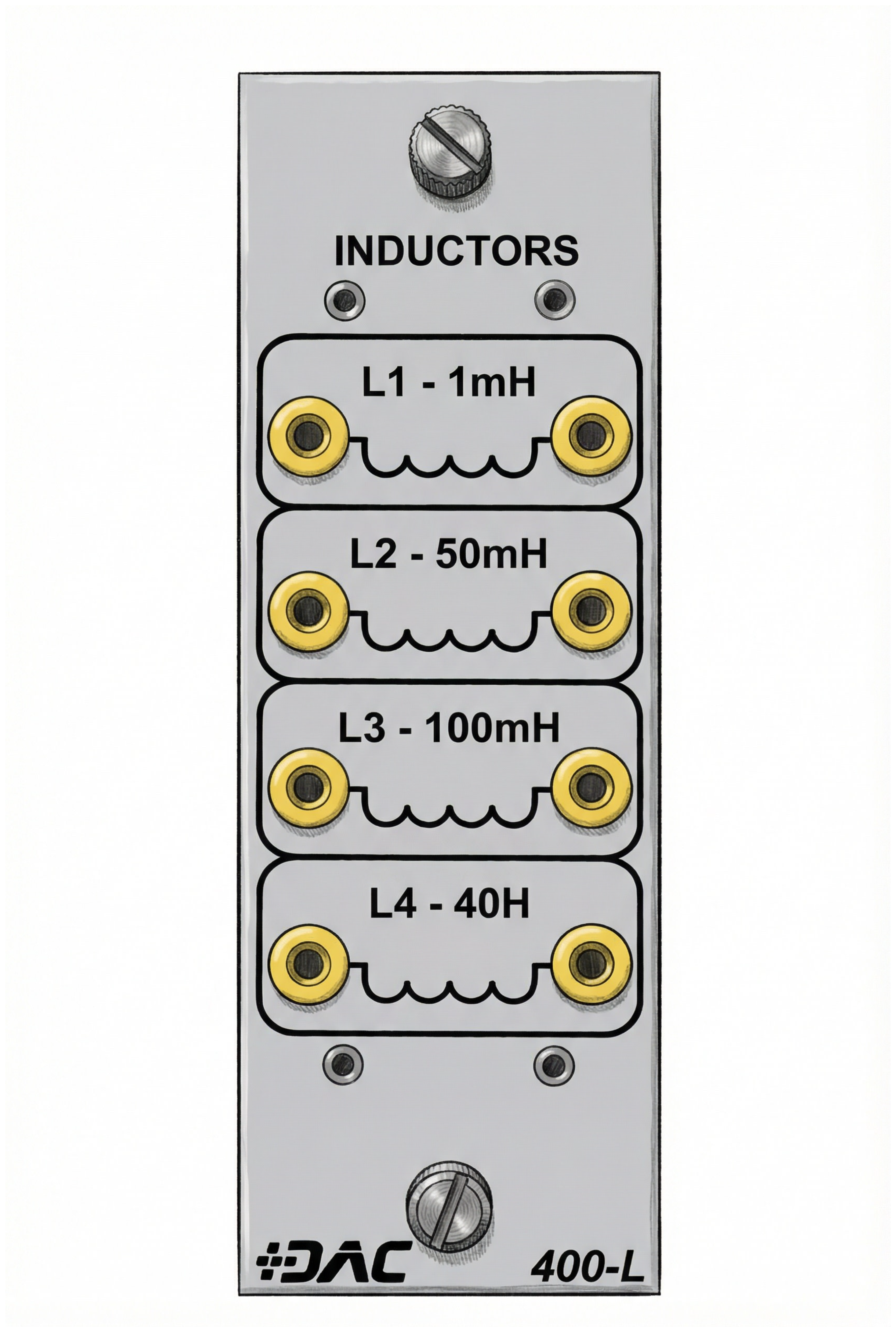

Módulo de inductores DAC 400-L
Módulo de inductores (DAC 400-L) — L1 (1 mH), L2 (50 mH), L3 (100 mH) y L4 (40 H).

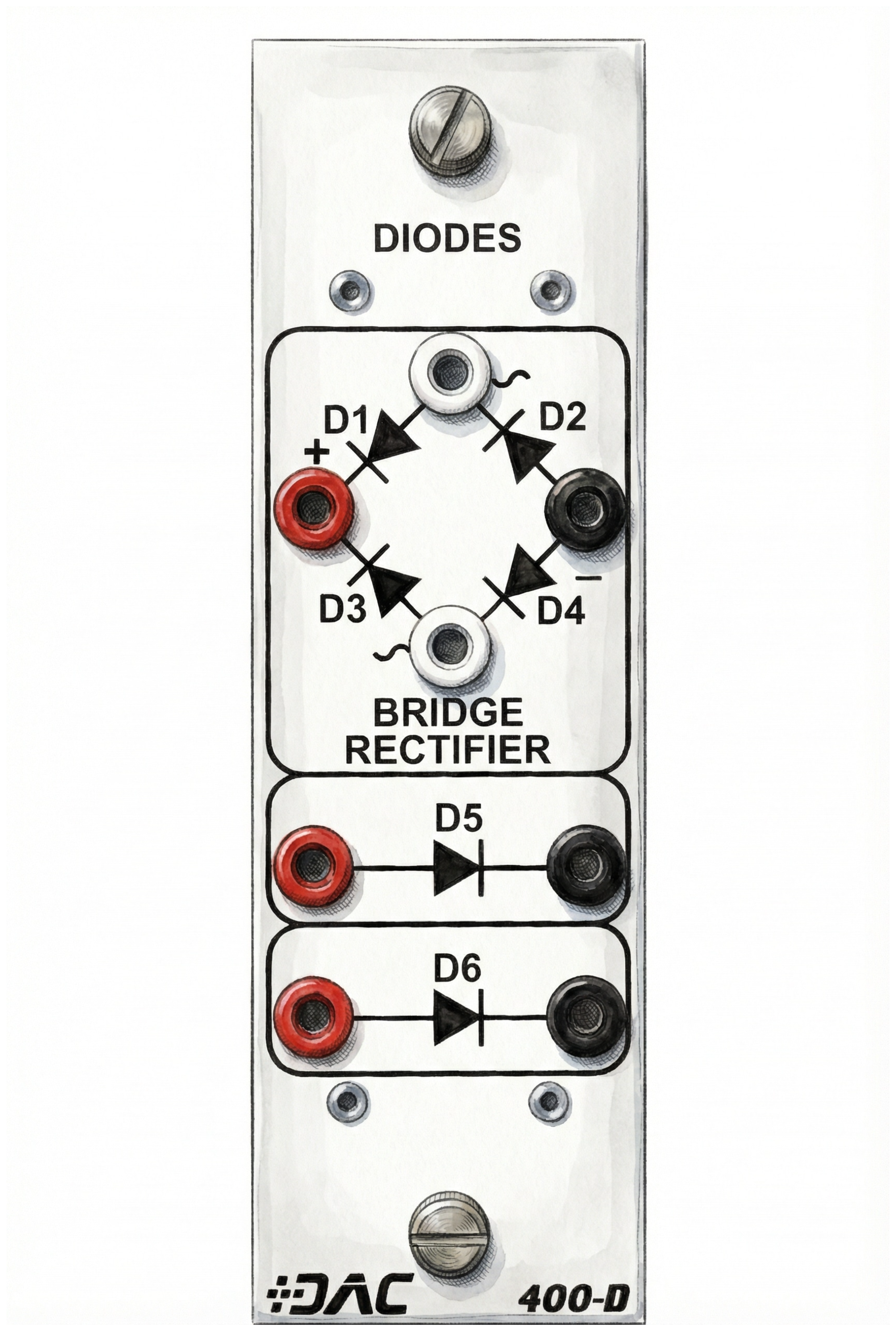

Módulo de diodos DAC 400-D
Módulo de diodos (DAC 400-D) — rectificador de puente (D1–D4) y dos diodos individuales (D5, D6).

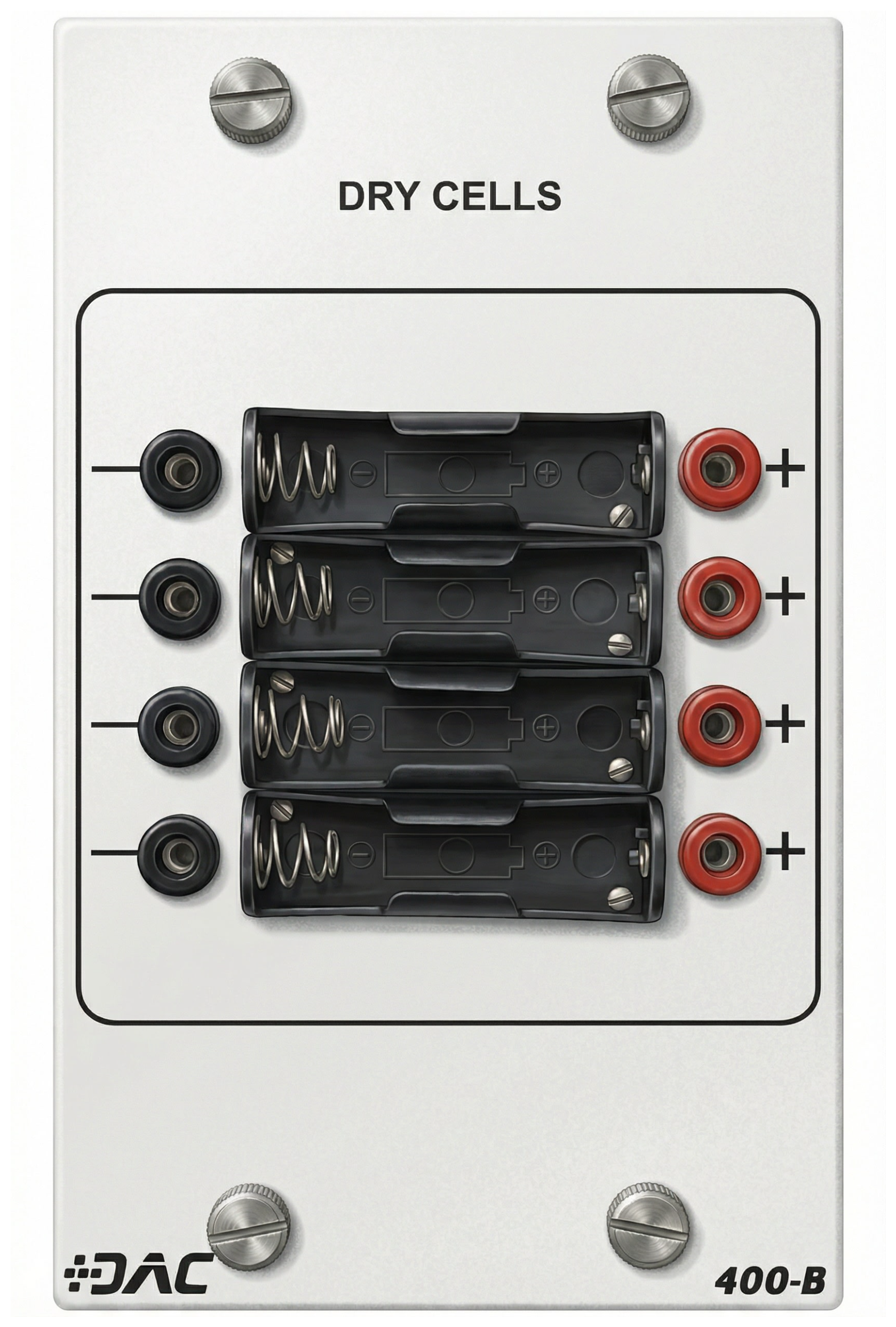

Módulo de baterías DAC 400-B
Módulo de baterías (Dry Cells, DAC 400-B) — cuatro portapilas con terminales identificados: negro (–) y rojo (+).

Reglas del Laboratorio

Las siguientes reglas aplican a toda actividad en el Laboratorio de Electricidad. Fuente: Reglas del Laboratorio de Electricidad — Departamento de TEIN (rev. octubre 2022).

Antes de Comenzar

  1. Nunca opere o haga conexiones eléctricas sin el permiso del Profesor(a) y/o técnico del laboratorio.
  2. Está prohibido trabajar en el laboratorio si el piso está mojado. Evite tener las manos o ropa húmedas.
  3. Queda terminantemente prohibido comer o beber en el laboratorio.
  4. Mantenga el área de trabajo libre de materiales como libros, papeles y mochilas.
  5. No use prendas metálicas en las manos: relojes, anillos, pulseras y cadenas.

Durante el Trabajo con Circuitos

  1. Toda conexión eléctrica o alambrado debe hacerse aislado de la red o fuente de alimentación.
  2. Verifique sus conexiones eléctricas y que su conexión a tierra esté en buenas condiciones.
  3. Nunca haga cambios en sus circuitos cuando estén energizados.
  4. Ninguna práctica de laboratorio debe dejarse sin atender; si se ausenta, corte la energía a su sistema.
  5. Equipos o conexiones inseguras deben informarse inmediatamente al técnico o Profesor(a).
Incumplimiento

El estudiante que no siga estas reglas de seguridad tendrá que salir del laboratorio.

Multímetro Digital Fluke — Símbolos y Funciones

El multímetro digital (DMM) combina un voltímetro AC/DC, un amperímetro AC/DC y un óhmetro en un solo instrumento portátil. Reconoce sus símbolos antes de girar el selector de función.

SímboloFunciónPropósito
VVoltímetro AC/DCMedir voltaje en voltios
mVMilivoltímetro DCMedir voltaje DC en milivoltios
A · mA · µAAmperímetro AC/DCMedir corriente en amperios / mili / microamperios
ΩÓhmetroMedir resistencia en ohmnios
•))) ContinuidadDetectar circuito cerrado (beep)
⎓ / ~DC / ACCorriente directa / corriente alterna

Cómo Leer el Multímetro

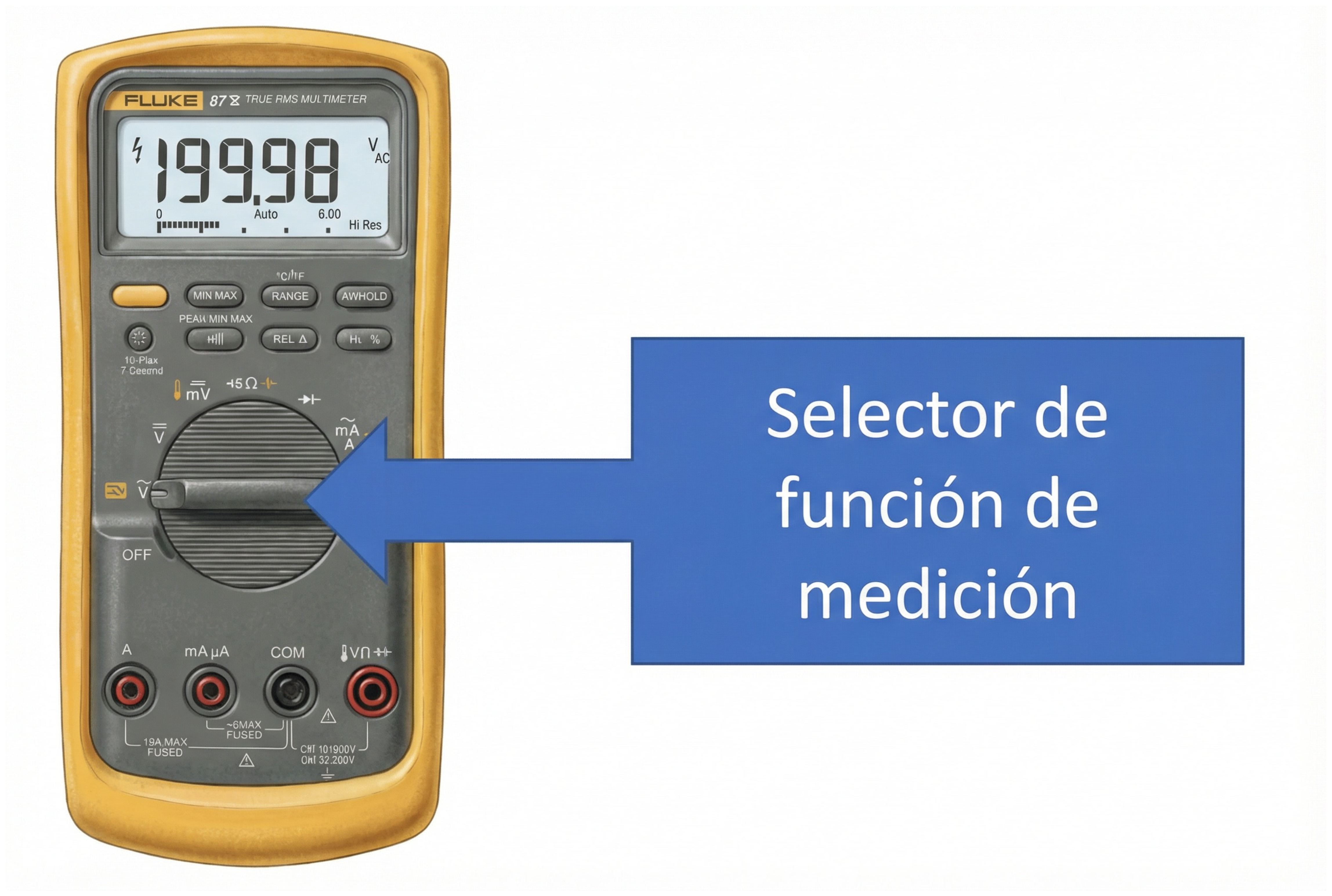

Selector de función de medición del multímetro
El selector giratorio determina qué vas a medir (voltaje, corriente, resistencia, etc.) — colócalo en la función correcta antes de conectar los cables.

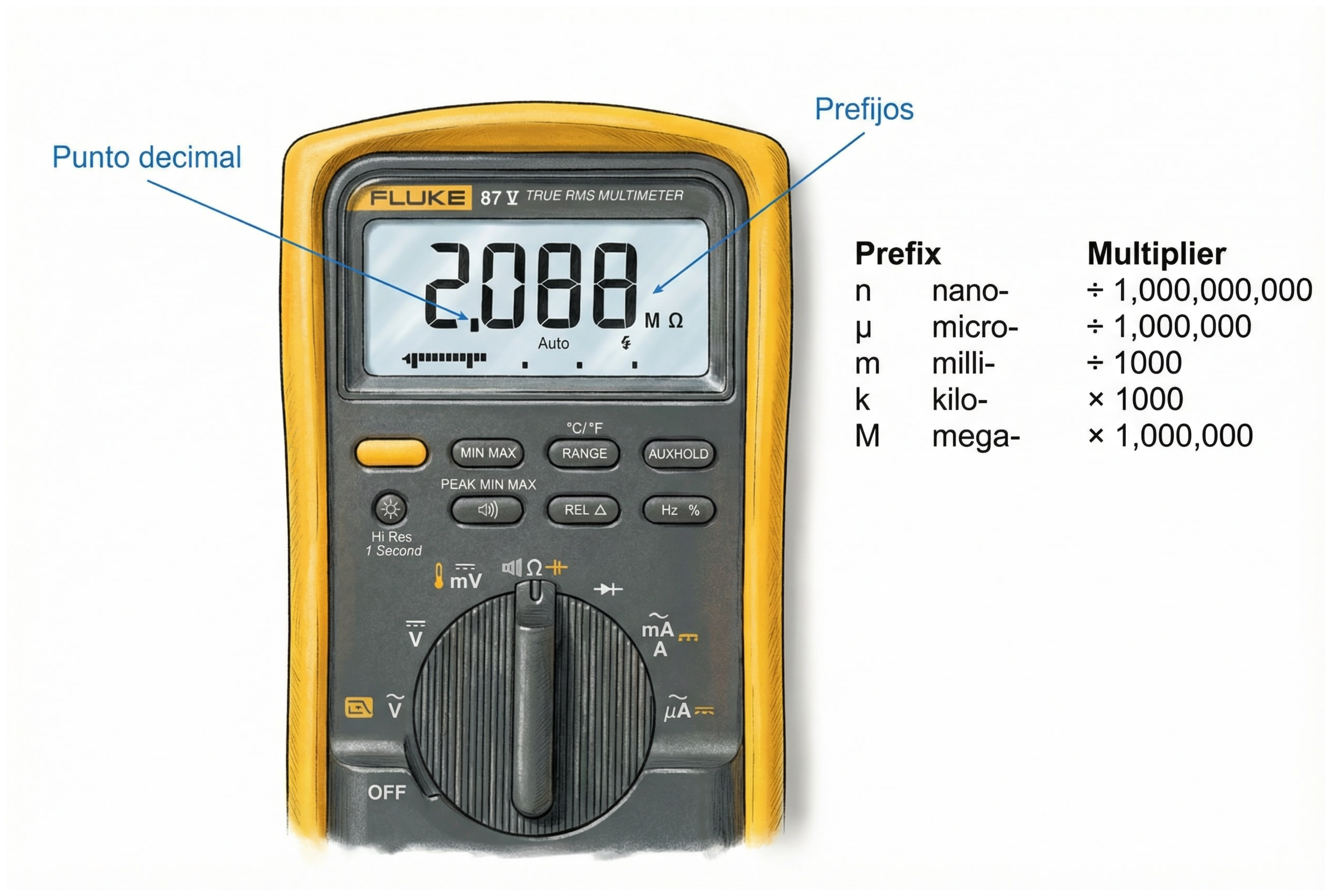

Pantalla del multímetro — punto decimal y prefijos
La pantalla muestra el punto decimal y un prefijo (n, µ, m, k, M) que multiplica la lectura — revisa siempre el prefijo antes de anotar un valor.

Conexión de los Cables de Prueba

El cable negro siempre se conecta al jack negro COM (común). El cable rojo se conecta a uno de los tres jacks rojos según la medición: A, µA-mA, o V-Ω-°C. Cada punta tiene un protector (finger guard) para evitar que tus dedos toquen la punta metálica durante la medición.

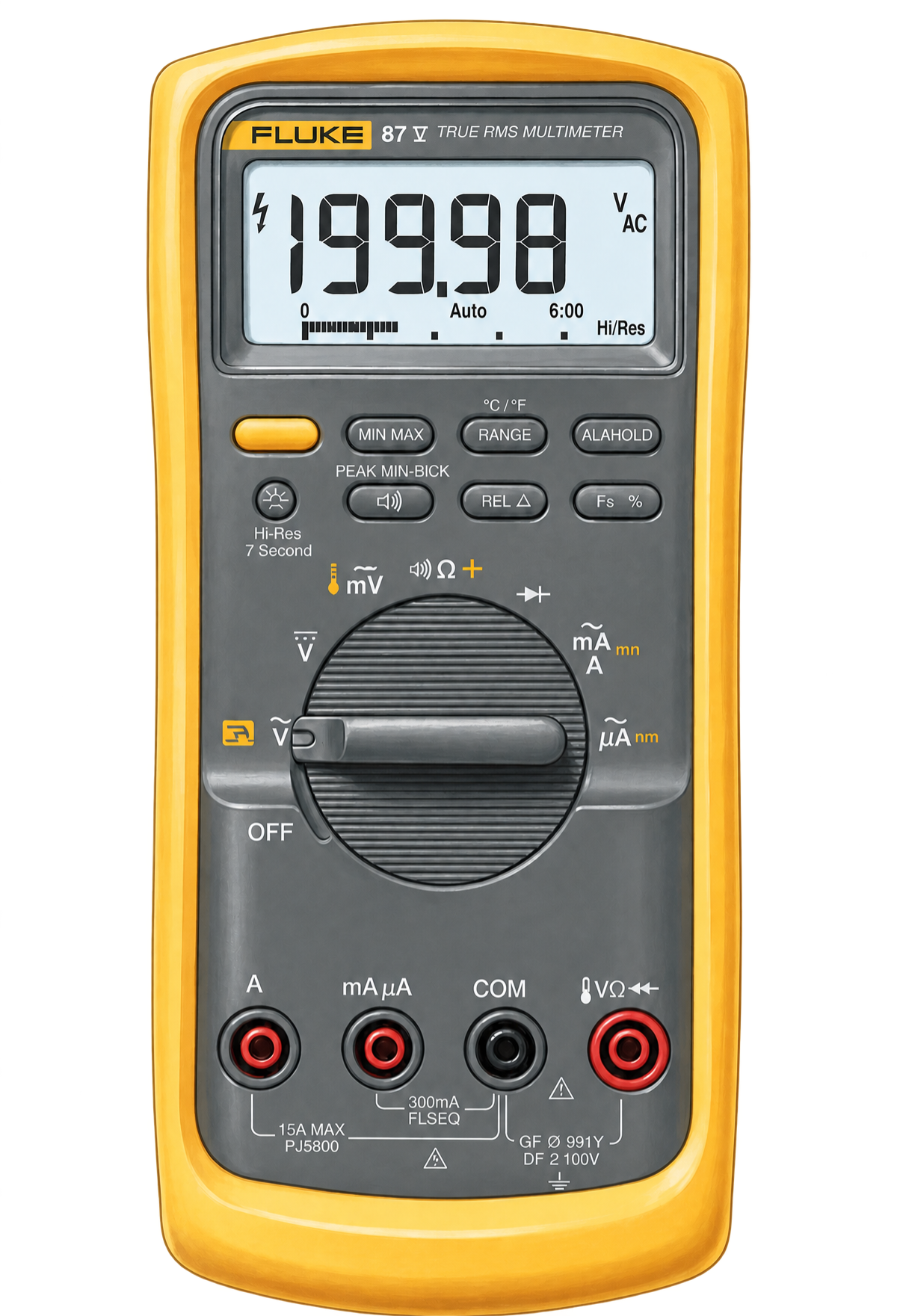

Multímetro Fluke — dial, pantalla y jacks
Multímetro Fluke del laboratorio, mostrando el dial selector, la pantalla y los jacks COM / A-µA-mA / V-Ω-°C.

Seguridad del Multímetro

Fuente: Manual del Profesor(a) DAC #400 Electricity Fundamentals, Ejercicio E400-A02 — "Multimeter Safety".

Precauciones obligatorias

Como técnico, se espera que uses el multímetro de forma segura para hacer mediciones y verificaciones eléctricas. Debes conocer y seguir estas precauciones siempre que uses el multímetro:

  1. Lee siempre el manual del fabricante antes de usar cualquier instrumento de prueba.
  2. Nunca operes un multímetro cerca de gases explosivos, vapor o polvo.
  3. Usa precaución al trabajar con voltajes mayores de 60 VDC o 30 VAC.
  4. Mantén siempre los dedos detrás de los protectores de las puntas de prueba.
  5. Nunca uses el multímetro si el instrumento o los cables de prueba están dañados.
  6. Verifica que el multímetro esté en el rango más alto o en modo autorango antes de medir.
  7. Al conectar: negro (común) primero, luego rojo. Al desconectar, en orden inverso.
  8. Asegúrate de que los cables y el selector de función estén en la posición correcta para la medición deseada.
  9. Desconecta los cables del circuito antes de cambiar la posición del selector de función.
  10. Nunca midas resistencia con el circuito energizado.
  11. Siempre desconecta la energía del circuito y descarga los capacitores de alto voltaje antes de probar resistencia, continuidad o diodos.
  12. Nunca toques las puntas de prueba a una fuente de voltaje mientras el cable esté en el jack de A o µA-mA.
  13. Reemplaza la batería tan pronto aparezca el indicador de batería baja, para evitar lecturas falsas.

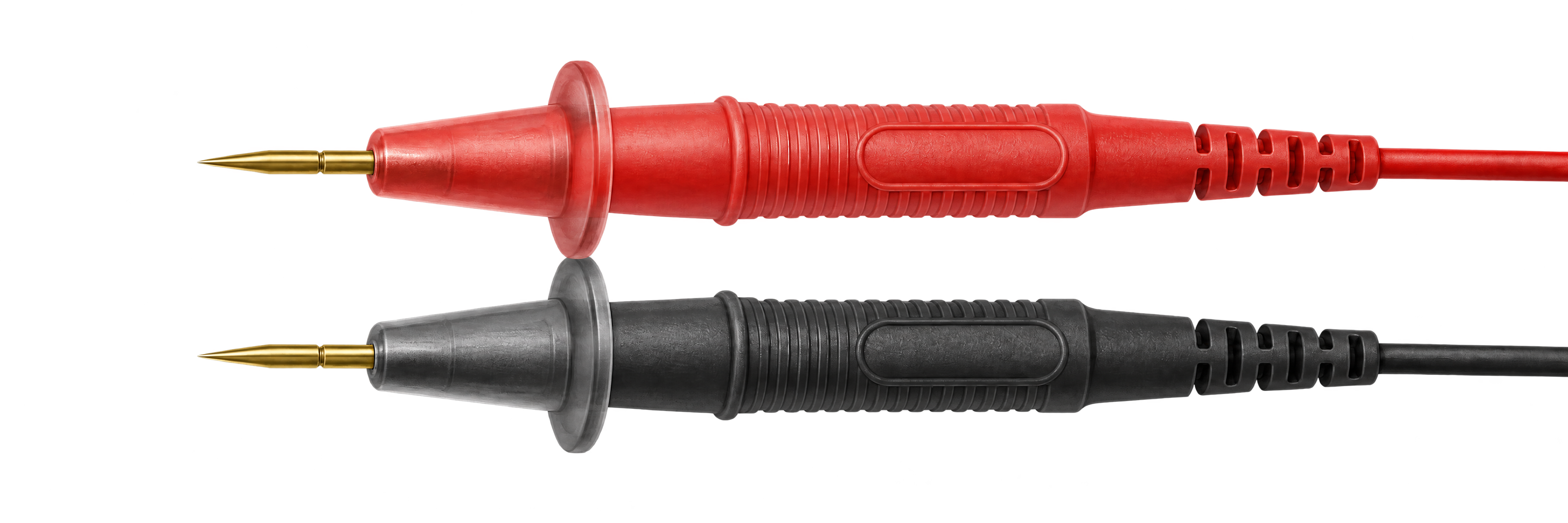

Puntas de prueba con protector (finger guard)
Puntas de prueba del multímetro mostrando el protector (finger guard) que evita el contacto de los dedos con la parte metálica.

Procedimiento Seguro de Medición

Sigue siempre esta secuencia para medir voltaje, corriente o resistencia en un circuito. Consulta la Sección 5 si tienes dudas sobre las precauciones.

Cómo se conecta el multímetro — vista general

Esta secuencia animada resume el orden correcto de conexión, común a las tres mediciones que siguen abajo.

Multímetro Fluke 87V — vista frontal
1Selecciona la función en el multímetro
2Conecta el cable negro al jack COM (siempre primero)
3Conecta el cable rojo al jack correspondiente
4Lee el valor en la pantalla digital

Medir Voltaje

  1. Coloca el selector de función en la posición de voltaje DC, voltaje AC, o milivoltios DC, según corresponda.
  2. Conecta el cable negro al jack negro COM (común).
  3. Conecta el cable rojo al jack rojo V-Ω-°C.
  4. Conecta las puntas de prueba en paralelo con la fuente de voltaje o el componente: negro primero, luego rojo.
  5. Lee el valor mostrado en la pantalla digital.

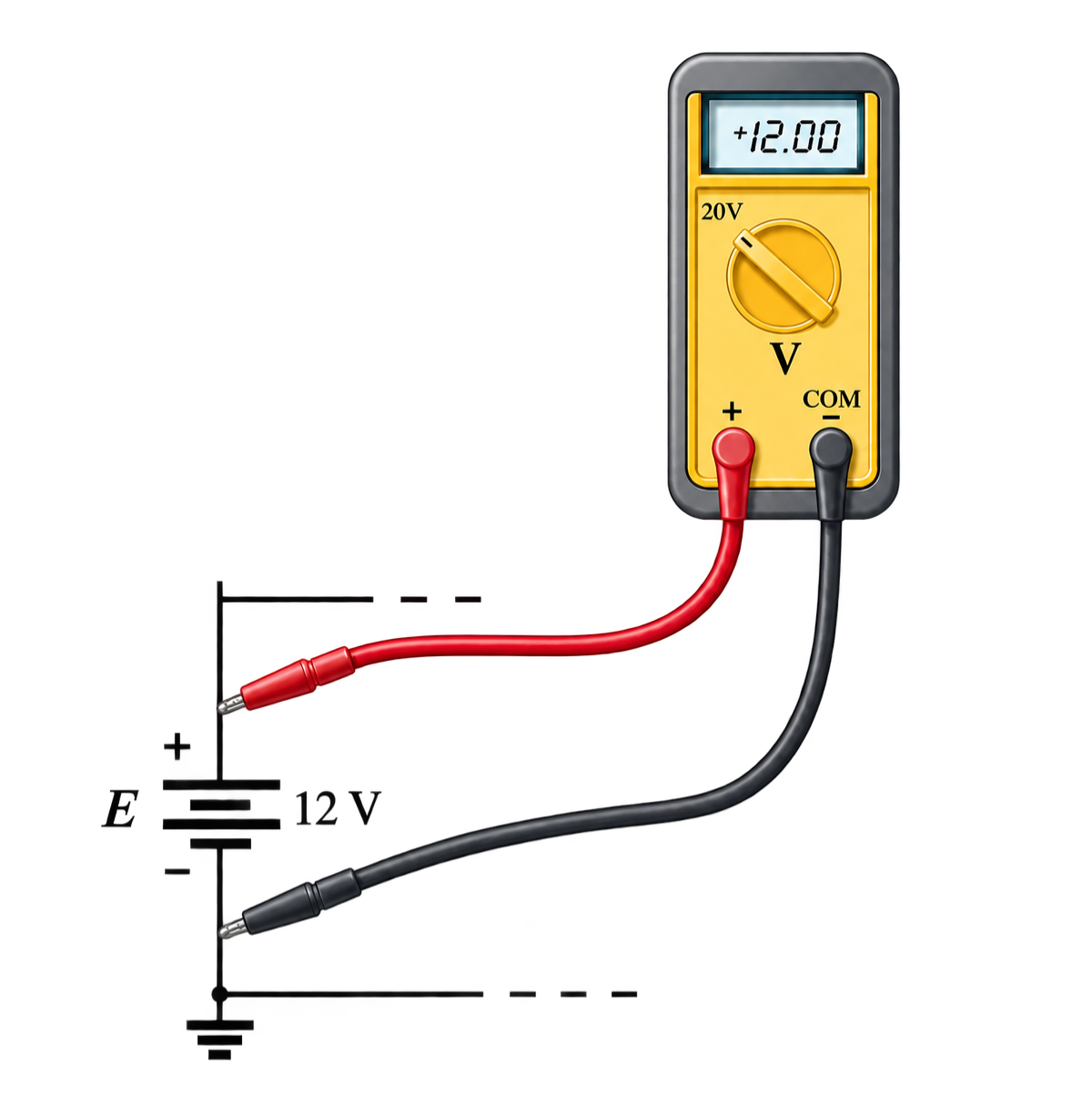

Midiendo voltaje con el multímetro
Multímetro conectado en paralelo con la fuente o el componente, midiendo voltaje.

Medir Corriente

  1. Apaga la energía del circuito.
  2. Selecciona la función µA / mA / A en el multímetro.
  3. Abre el circuito en el punto donde se medirá la corriente.
  4. Conecta el cable negro al jack COM, y el rojo al jack correspondiente.
  5. Conecta las puntas en serie con el circuito (negativo primero, luego positivo).
  6. Enciende la energía del circuito y lee el valor mostrado.
  7. Apaga la energía, desconecta el multímetro y restaura el circuito.

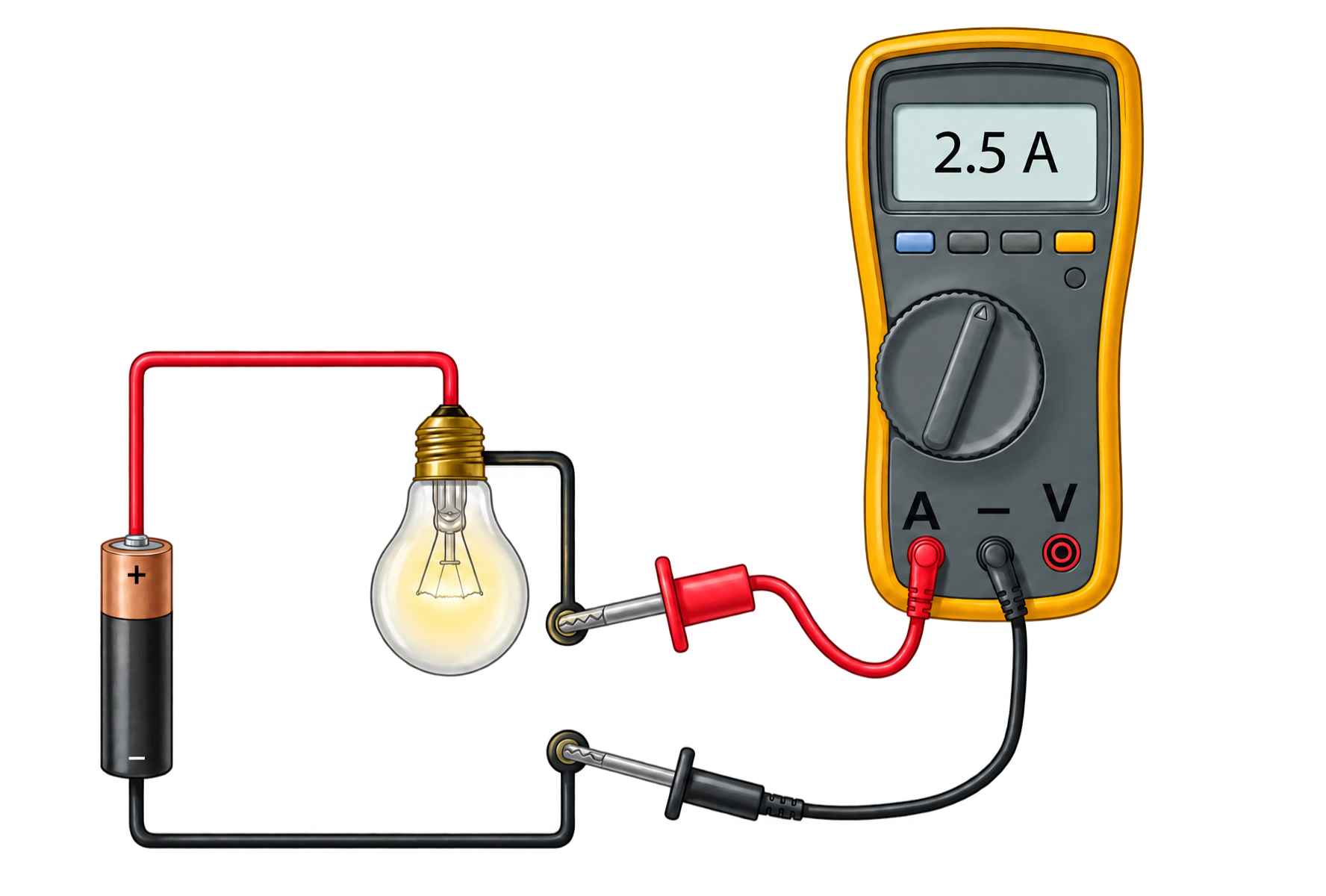

Midiendo corriente con el multímetro
Multímetro conectado en serie con el circuito, midiendo corriente.

Medir Resistencia

  1. Apaga la energía del circuito por completo.
  2. Selecciona la función Ω en el multímetro.
  3. Une las puntas de prueba brevemente para verificar que el multímetro marque 00.0 Ω.
  4. Conecta las puntas al componente o circuito (idealmente removido del circuito).
  5. Lee el valor — si aparece "OL", el valor está fuera de rango o el circuito está abierto.

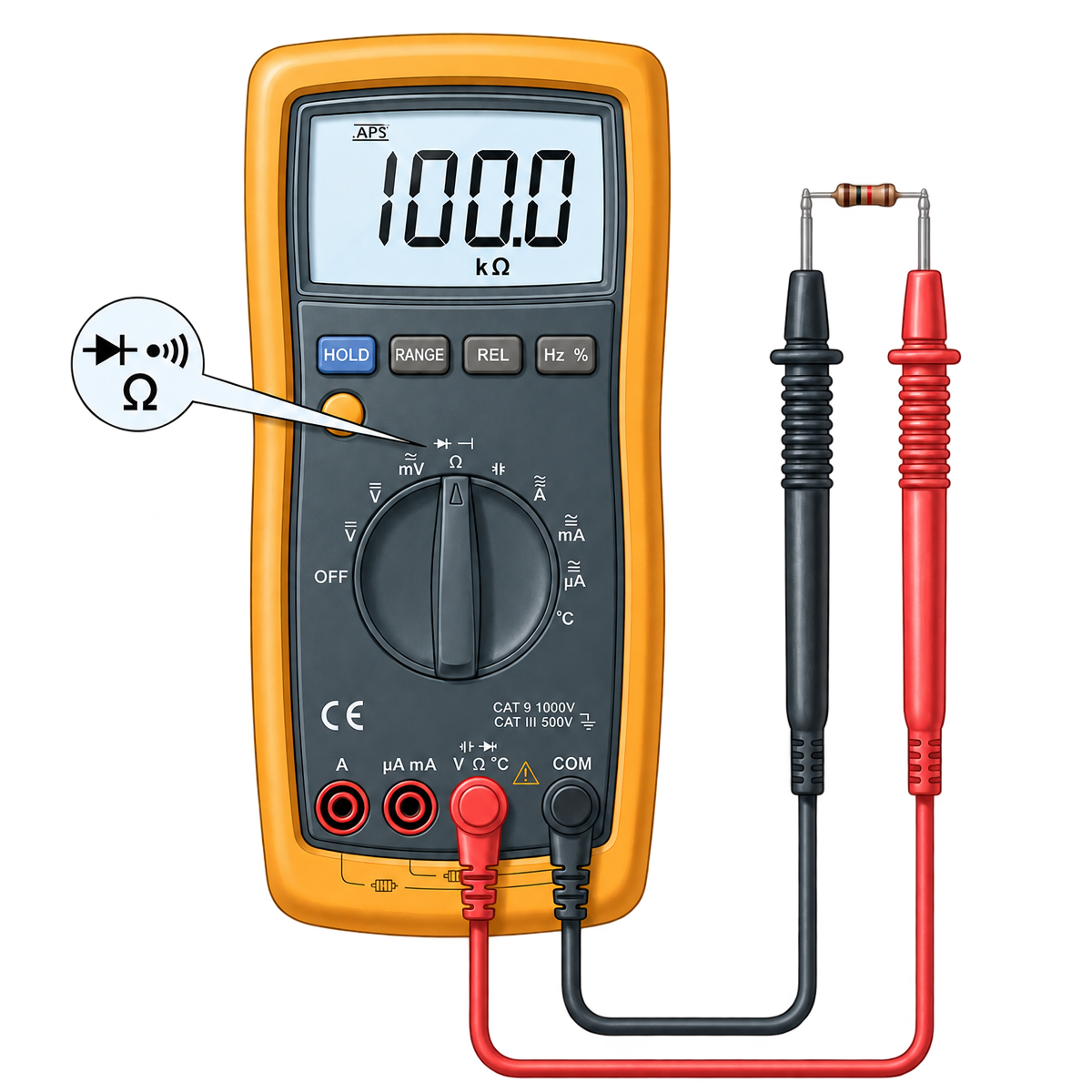

Midiendo resistencia con el multímetro
Multímetro midiendo resistencia de un componente, con el circuito completamente desenergizado.

Plan de Emergencias

Si observas a alguien recibiendo un choque eléctrico

NO LO TOQUES. Desconecta el cable de potencia o cable de extensión, o usa material no conductivo para separar a la víctima del circuito energizado. Luego, baja el breaker del laboratorio.

Familiarízate con los peligros eléctricos

Choques eléctricos y "flashes" (arcos) son los peligros principales de este laboratorio. Conocerlos y evitarlos es tu primera línea de defensa.

Directorio de Emergencias

ContactoNúmero
Emergencias Médicas / Bomberos / Policía911
Directora de la Guardia de Seguridad — UPR Carolina(787) 257-0000 ext. 3113
Servicios Médicos — UPR Carolina(787) 257-0000 ext. 3364

Notifica siempre primero al Profesor(a) o al técnico de laboratorio.
